一. 概述

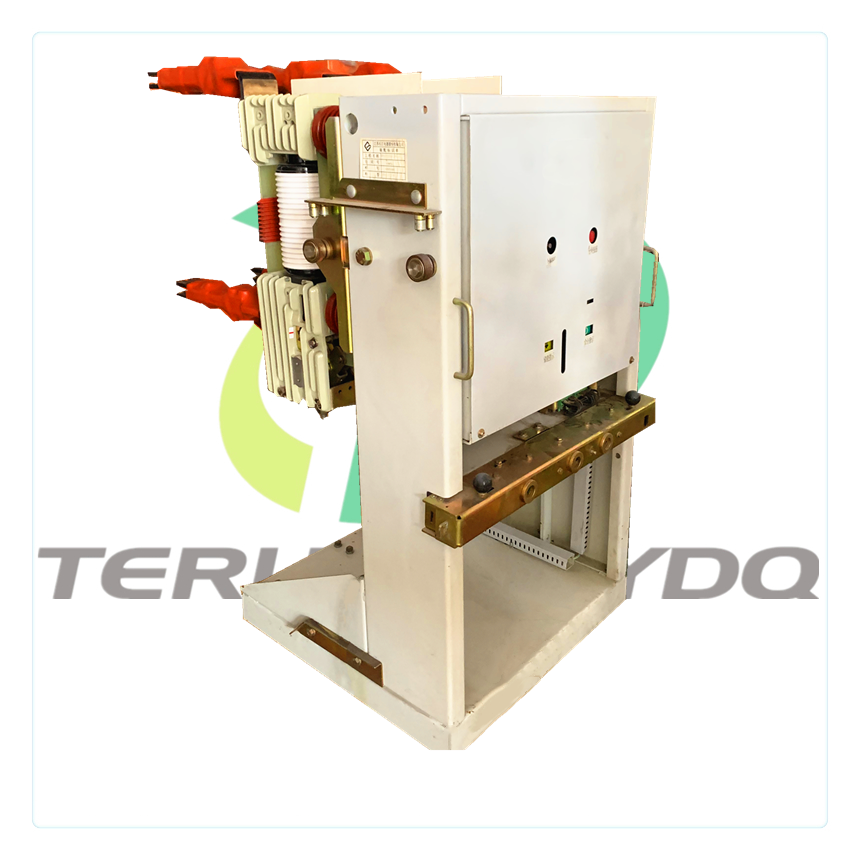

浙江天明高壓開關限公司生產的ZN65型斷路器作為配電線路中的一個重要元件，承擔著線路電力的接通、切斷、故障保護等功能。真空斷路器以其絕緣強度高，熄弧能力強，沒有火災和爆炸危險等諸多優點而受到電力部門的完全認可，在7.2kV～12kV范圍內，真空斷路器以占絕對優勢，并在很短的時間內會完全取代油（或少油）斷路器。
九十年代以來，國外著名的公司紛紛推出新一代12kV真空斷路器，如德國SIEMENS公司推出的3AH1～3AH5系列真空斷路器，ABB公司推出的VD4型真空斷路器，日本三菱公司推出的VK型真空斷路器等等。它們顯著的特點是：可靠性大為提高，尺寸小巧，外觀精美，適合目前電力行業的發展要求。
隨著我國電力事業的大力發展，市場迫切需要在性能、可靠性、外觀上接近但價格明顯低于國外同類產品的真空斷路器。根據這一趨勢，我廠根據我國電力行業的要求和國際上真空斷路器技術發展的最新發展趨勢自行研制開發的ZN65A-12型新一代系列戶內交流真空斷路器，并通過甘肅省經濟貿易委員會組織的專家鑒定。本斷路器可以使用在交流50Hz（60Hz），12kV及以下的電力系統中。
ZN65A –12系列戶內高壓真空斷路器符合GB1984、DL403、GB/T11022、IEC56等標準規定，并在國家高壓電器質量監督檢驗中心和KEMA試驗站通過了嚴格的型式試驗。
二. ZN65A-12/T630~4000-20~63系列交流高壓真空斷路器技術參數（表1）
表1
序號 | 名稱 | 單位 | 數 值 | ||||||
ZN65A-12/20 | ZN65A-12/25 | ZN65A-12/31.5 | ZN65A-12/40 | ZN65A-12/63 | |||||
1 | 額定電壓 | kV | 12 | ||||||
2 | 額定電流 |
A | 630 1000 1250 | 1000 1250 | 1250 1600 2000 2500 | 1250 1600 2000 2500 3150 | 4000
| ||
3 | 額定絕 緣 水平 | 1min工頻耐受電壓 | kV | 42 | |||||
沖擊耐受電壓 | 75 | ||||||||
4 | 額定短路開斷電流 |
kA | 20 | 25 | 31．5 | 40 | 63 | ||
5 | 額定短路關合電流（峰值） | 50 | 63 | 100(80) | 130(100) | 160 | |||
6 | 額定動穩定電流（峰值） | 50 | 63 | 100(80) | 130(100 | 160 | |||
7 | 額定熱穩定電流（有效值） | 20 | 25 | 31．5 | 40 | 63 | |||
8 | 額定短路開斷電流開斷次數 | 次 | 50 | 30 | 20 | ||||
9 | 額定短路開斷電流的直流分量 |
| ≥35% | ≥40% | |||||
10 | 額定熱穩定時間 | s | 4 | ||||||
序號 | 名稱 | 單位 | 數 值 | ||||||
ZN65A-12/20 | ZN65A-12/25 | ZN65A-12/31.5 | ZN65A-12/40 | ZN65A-12/63 | |||||
11 | 額定操作順序 |
| ★ | ☆ | |||||
12 | 機械壽命 | 次 | 20000 | 10000 | |||||
13 | 額定單個電容器組開斷電流 | A | 630 |
| |||||
14 | 額定背對背電容器組開斷電流 | 400 |
| ||||||
15 | 額定及最高電壓下的分閘時間 | ms | 45±10 | ||||||
16 | 最低操作電壓分閘時間 | ms | 60±10 | ||||||
17 | 額定及最高電壓下的合閘時間 | ms | 50±10 | 45±10 | |||||
注：(1)★ 分-0.3s-合分-180s-合分 ☆ 分-180s-合分-180s-合分
(2)括號內參數為配SIEMENS公司,無錫SIEMENS公司,美國西屋公司真空滅弧室參數。
1. 斷路器裝配調整后，其機械特性參數應符合表2數據
表2
序號 | 名 稱 | 單位 | 數 值 | |||||||
ZN65A- 12/20 | ZN65A- 12/25 | ZN65A- 12/31.5 | ZN65A- 12/40 | ZN65A- 12/63 | ||||||
1 | 觸頭開距 | mm | 11±1 | |||||||
2 | 接觸行程 | 3.5±0.5 | ||||||||
3 | 相間中心距離 | 210±1.45 250±1.45 | 275±2 | |||||||
4 | 合閘觸頭彈跳時間 | ms | ≤2 | |||||||
5 | 三相分閘同期性 | ≤2 | ||||||||
6 | 分閘時間 | 45±10 | ||||||||
7 | 合閘時間 | 50±10 | 45±10 | |||||||
8 | 平均分閘速度（0~6mm） | m/s | 1.3±0.2 | 1.4±0.2 | ||||||
9 | 平均合閘速度 | 1.2±0.2 | ||||||||
10 | 合閘觸頭 接觸壓力 | N | 2000 ±200 | 2400 ±200 | 3100 ±200 | 5000 ±500 | 7500 ±500 | |||
11 | 動、靜觸頭累積允許磨損厚度 | mm | 3 | |||||||
注：ZN65A-12/T4000-63平均合閘速度要求為合閘前6mm的數值。
2. 儲能電機（采用單相串激電動機），其技術數據見表3。
表3
型 號 | 額定電壓 (V) | 額定輸入功率(W) | 正常工作電壓范圍(V) | 額定電壓下儲能時間 |
HDZ-12060B | DC110 AC110 | 200 | 85%~110%額定電壓 | ≤15 |
HDZ-22060B | DC220 AC220 | 200 | 85%~110%額定電壓 | ≤15 |
HDZ-23080B | DC220 | 300 | 85%~110%額定電壓 | ≤15 |
3. 分合閘線圈技術數據見表4
表4
| 合閘線圈 | 分閘線圈 | ||
額定操作電壓 （V） | DC220 AC220 | DC110 AC110 | DC220 AC220 | DC110 AC110 |
20℃時線圈直流電阻 （Ω） | 247(275) | 57.7 | 247(275) | 57.7 |
正常工作電壓范圍 | 85%~110%額定電壓 | 65%~120%額定電壓 | ||
注：括號內數據為ZN65A-12/T4000-63所采用的合分閘線圈數值。
4. ZN65A-12/T4000-63（F）戶內交流高壓發電機斷路器參數
序號 | 額 定 參 數 | 參 數 值 | |||
1 | 額定電壓 kV | 12 | |||
2 | 額定絕緣水平(相間、對地、斷口) | 1min工頻耐受電壓 (有效值) kV | 相間、對地 | 42 | |
斷口 | 50 | ||||
雷電沖擊耐受電壓 （峰值） kV | 相間、對地 | 75 | |||
斷口 | 85 | ||||
3 | 輔助回路1min工頻耐受電壓 V | 2000 | |||
4 | 額定頻率 Hz | 50 | |||
5 | 額定電流 A | 4000 | |||
6 | 額定短時耐受電流 kA | 63 31.5 40 50 | |||
7 | 額定峰值耐受電流 kA | 176 63 100 130 130 | |||
8 | 額定短路持續時間 s | 4 | |||
9 | 額定短路開斷電流 kA | 63
25 31.5 40 50 | |||
10 | 額定短路開斷電流的直流分量 | ≥75% | |||
11 | 額定短路關合電流(峰值) kA | 176 100 130 130 | |||
12 | 額定操作順序 | 合分—180s—合分 | |||
13 | 額定失步開斷電流 kA | 31.5 | |||
14 | 額定負荷開、合次數 次 | 100 | |||
15 | 系統源預期瞬態恢復電壓規定值 | 峰值電壓 kV | 22 | ||
參考時間 μs | 4.9 | ||||
上升率 kV/μs | 4.5 | ||||
16 | 合閘時間 ms | 55±10 | |||
17 | 分閘時間 ms | 45±10 | |||
18 | 合閘彈跳時間 ms | ≤2 | |||
19 | 三相合、分閘不同期性 ms ms | ≤2 | |||
20 | 合-分時間 ms | 100 | |||
21 | 額定開斷時間 ms | ≤70 | |||
22 | 機械壽命 次 | 10000 | |||
23 | 動靜觸頭允許磨損累計厚度 mm | 3 | |||
