ZW17-40.5系列戶外高壓真空斷路器主要由真空滅弧室、電流互感器、絕緣瓷套、支架及傳動部件組成。該產品除具備真空斷路器所共有特點外（即：機械壽命高、電壽命長、維護量?。┻€具備其自身如下特點：
1.選用國內知名品牌真空滅弧室，安全可靠、壽命長；
2.采用新型絕緣材料，避免了充氣、充油等缺陷；
3.電流互感器具有精度高、容量大、多變比、多次級等特點；

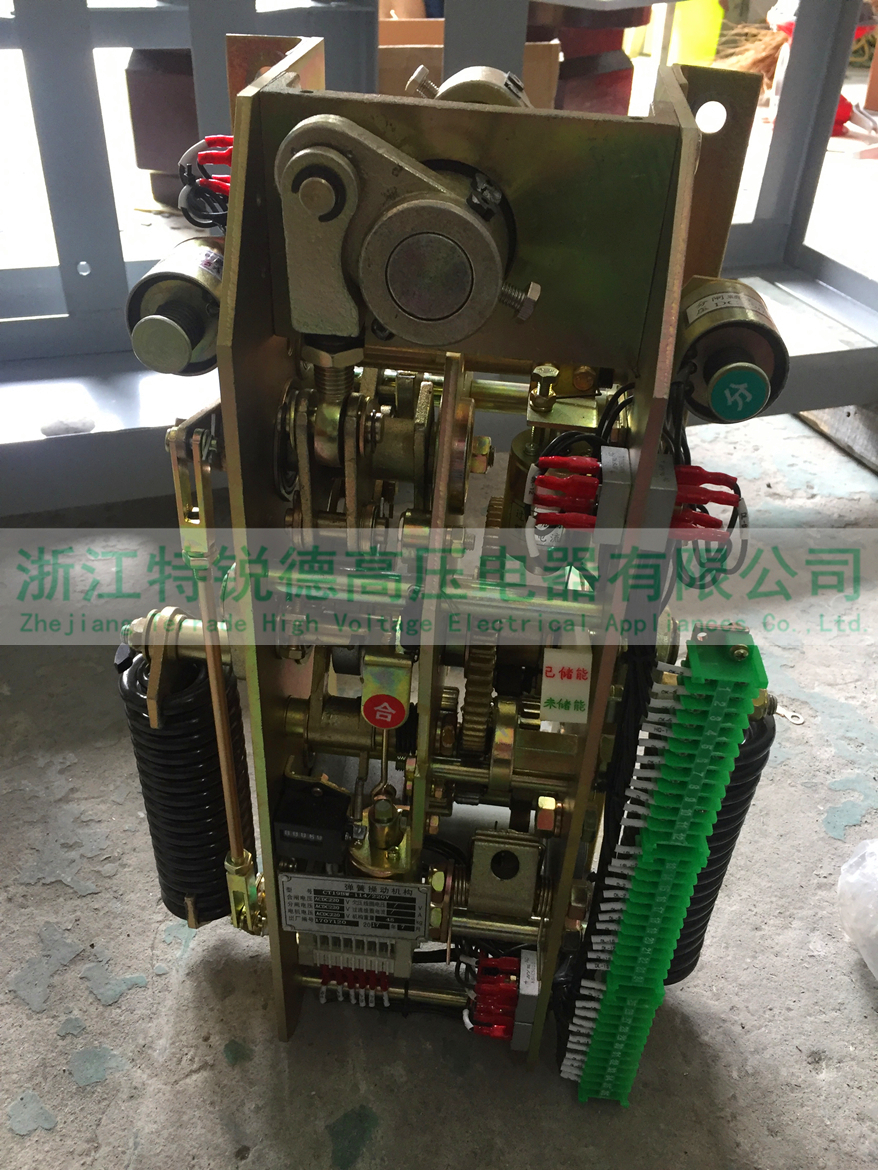

4.采用CT19W-I型彈簧機構,操作功小、機構壽命長；
5.產品外形精致美觀、防污能力強；
6.產品具有中置式、CT外置式兩種結構型式（獲國家實用新型專利）。
二、額定參數
名 稱 | 單位 | 數 據 | |||
安裝場所 | 戶內或戶外 | ||||
環境溫度 | ℃ | -30～+40 (特殊要求-40) | |||
相對濕度 | 月平均不大于90%(25℃) | ||||
海拔高度 | ≤1000m（特殊要求另行協商） | ||||
風速 | 不超過700Pa(風速35m/s) | ||||
地震烈度 | 不超過8度 | ||||
額定電壓 | Kv | 40.5 | |||
額定電流 | A | 1600、2000 | |||
額定短路開斷電流 | KA | 20、25、31.5 | |||
額定短路關合電流 | KA | 50、63、80 | |||
額定熱穩定時間 | S | 4 | |||
額定短路開斷電流開斷次數 | 次 | 20 | |||
額定操作順序 | 分-0.3 s –合分-180 s -合分 | ||||
一分鐘工頻耐壓（有效值） | KV | 濕試 | 80 | 干試 | 95 |
雷電沖擊耐壓（峰值） | KV | 185 | |||
額定操作電壓及輔助回路額定電壓 | V | 交流 | 220 | ||
直流 | 220、110 | ||||
機械壽命 | 次 | 10000 | |||

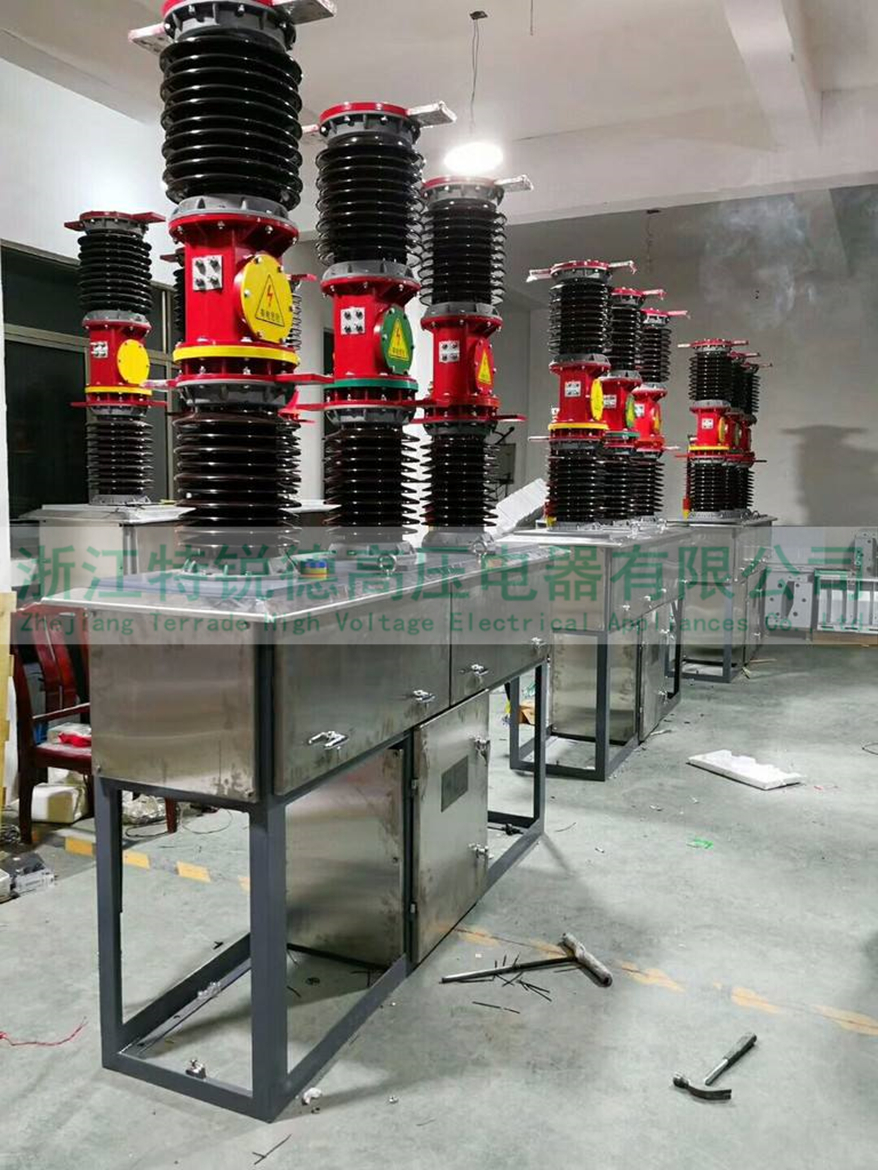

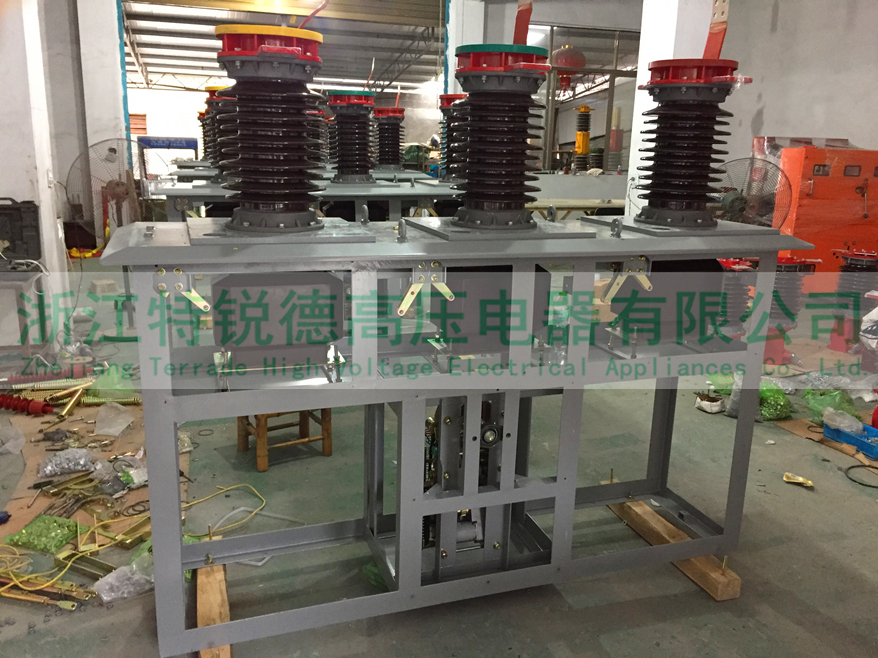

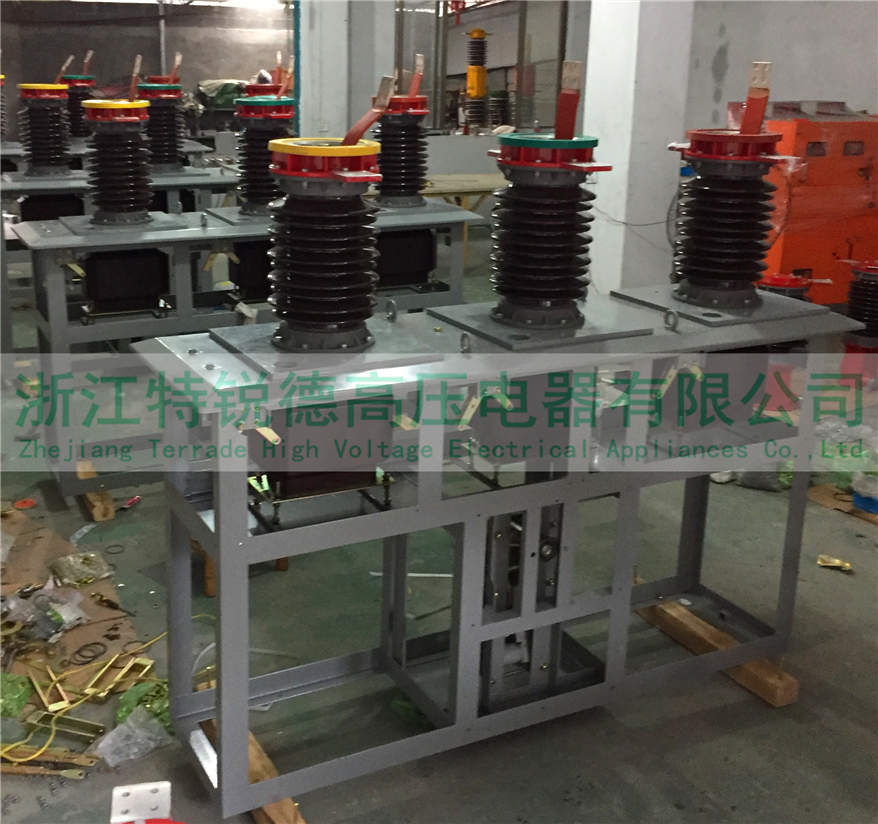

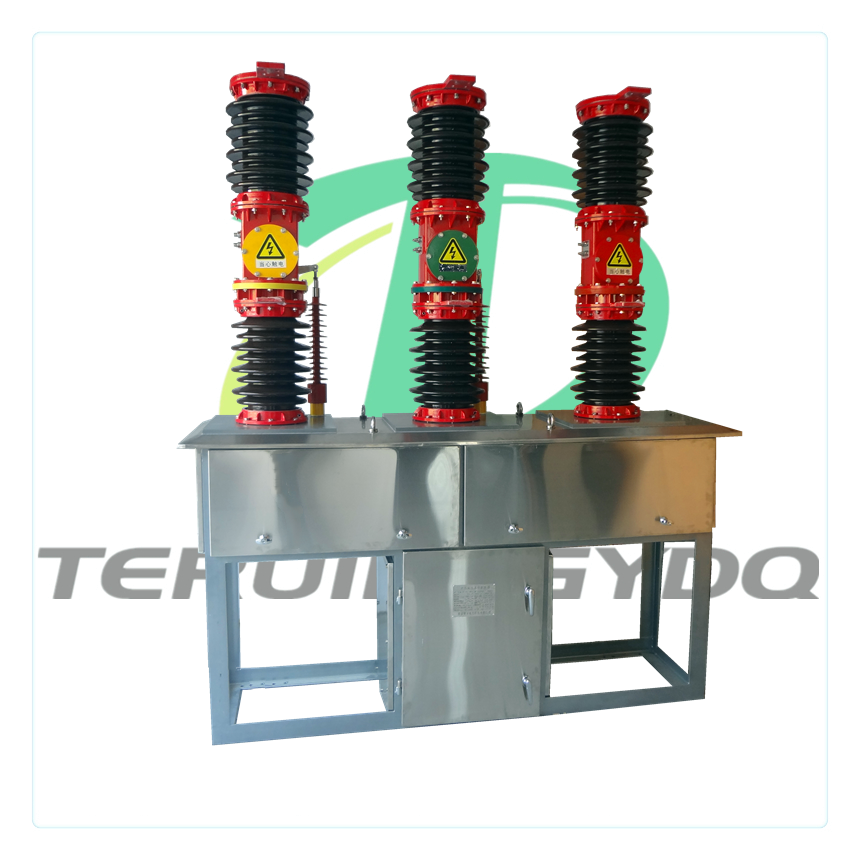

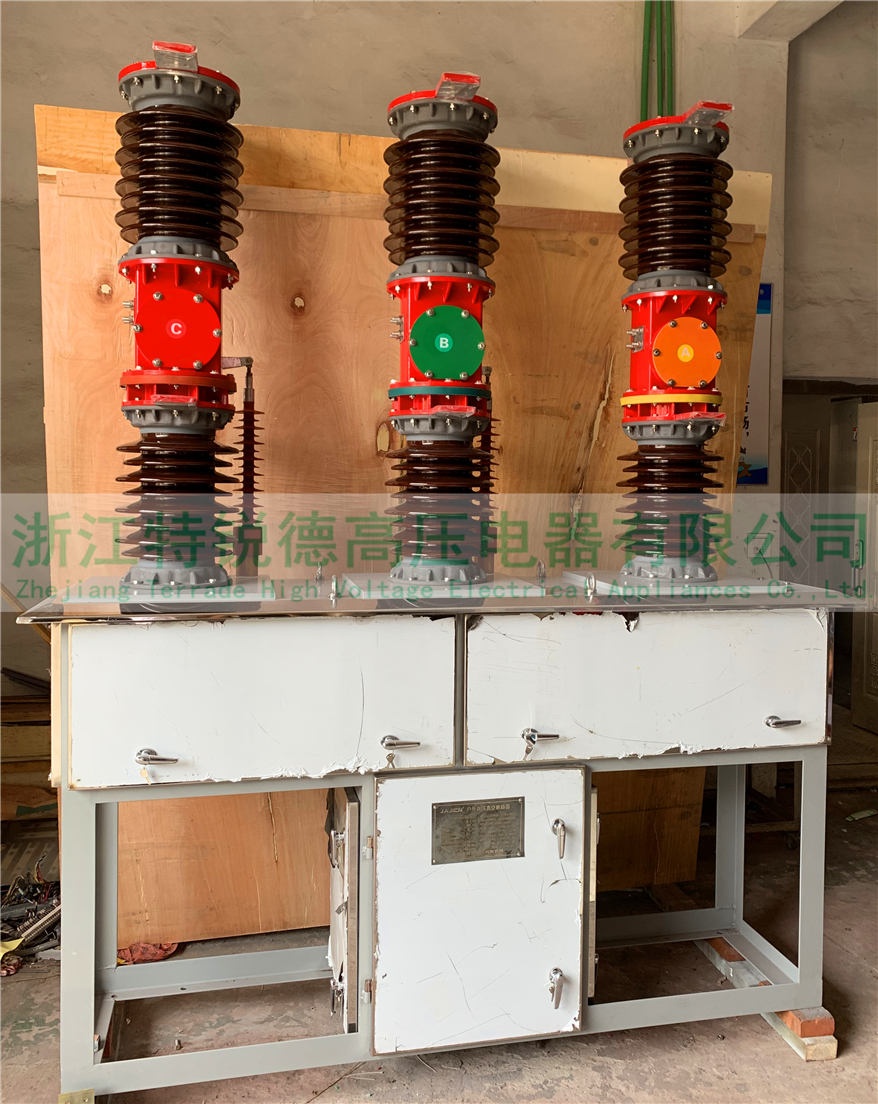

ZW17-40.5真空斷路器實物圖：
