概述與型號含義

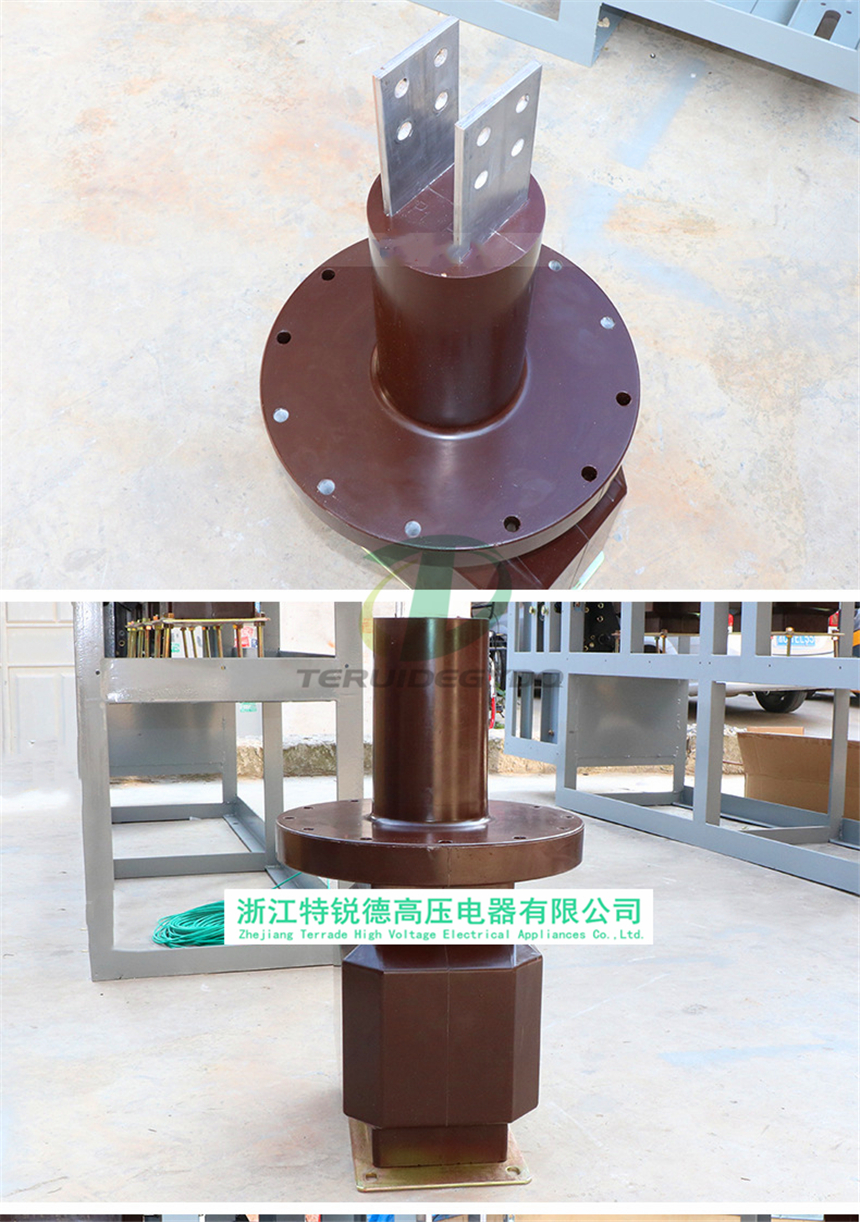

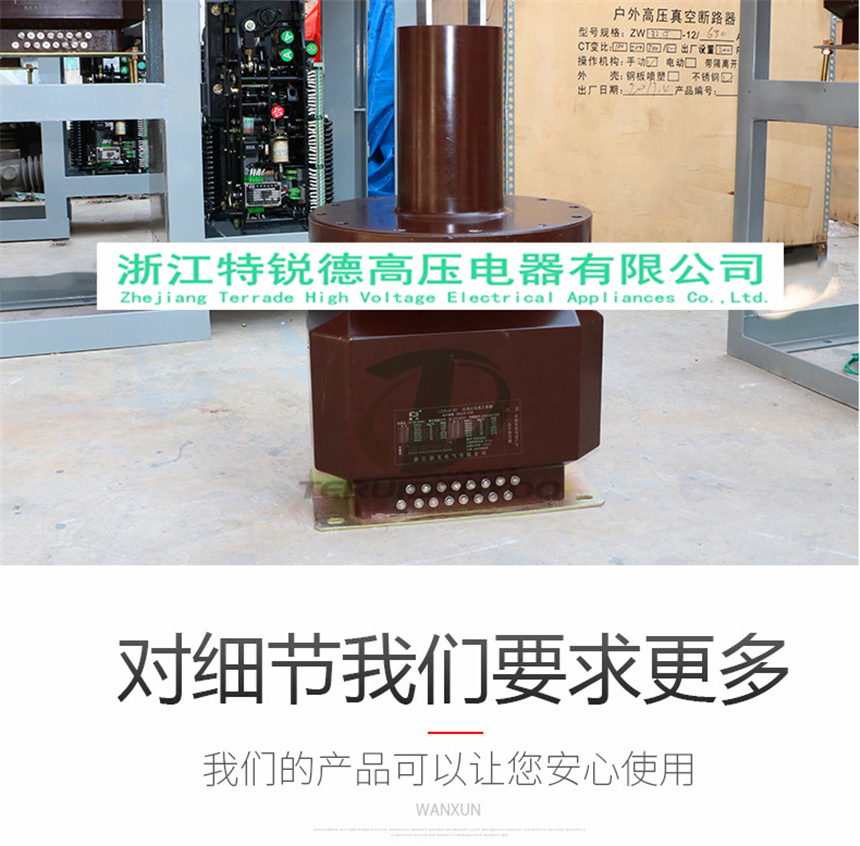

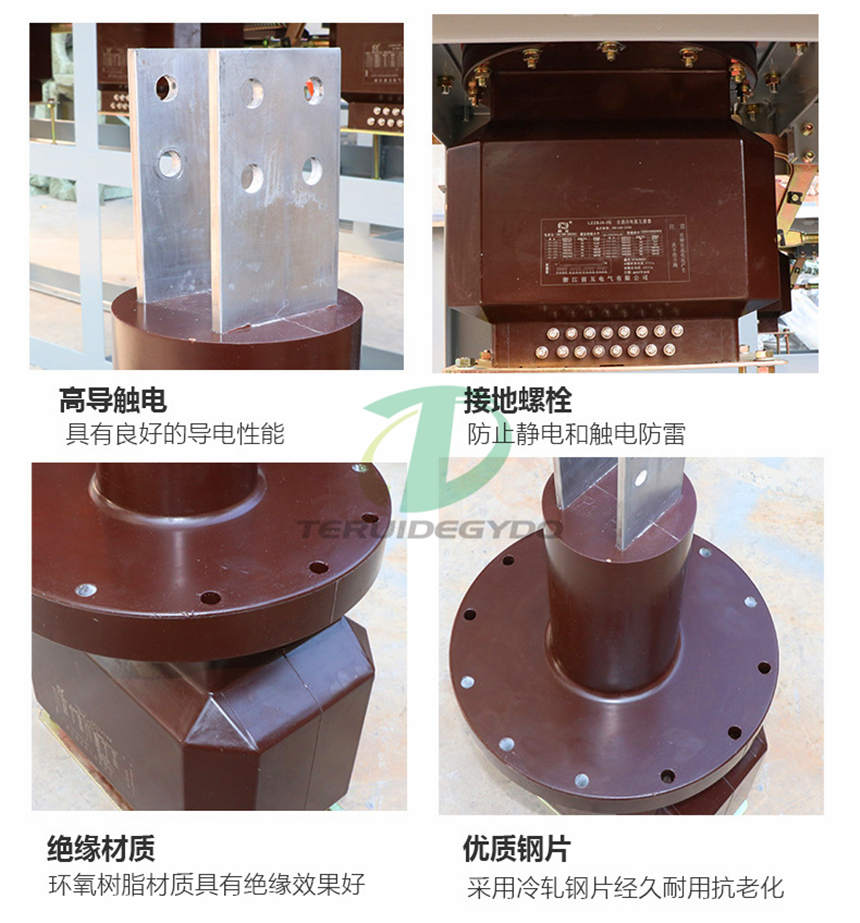

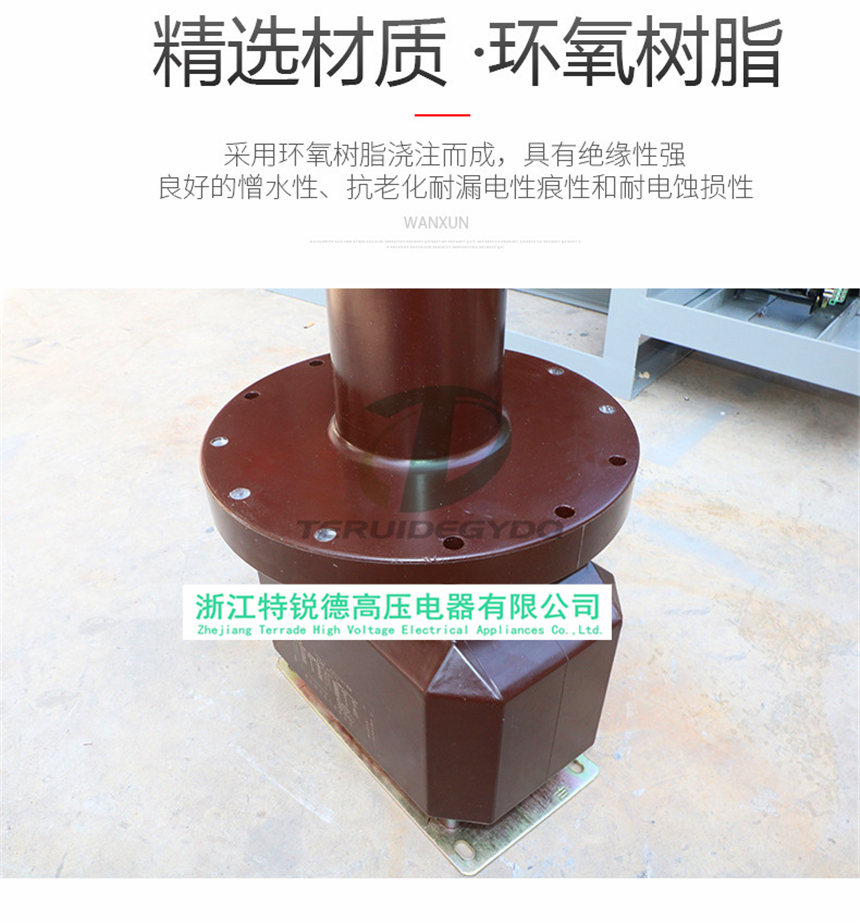

 LZZBJ4-35型電流互感器是針對目前正在運行的同類產品在安裝和使用過程中出現的諸多質量問題及缺陷而改進設計的全封閉支柱式新產品。供額定頻率為50Hz、額定電壓為35kV及以下ZW7-40.5戶外真空斷路器中作電流、電能測量及繼電保護用。LZZBJ4-35型電流互感器為電工級環氧樹脂整體澆注成型、全封閉、支柱式結構,由于采用電工級環氧樹脂澆注，產品具有體積小、重量輕絕緣強度高、耐潮濕、免維護等特點。計量及測量級繞組均采用具有高導磁率、低矯頑力、低損耗及溫度穩定性的超微晶圓環鐵芯繞制，使產品在不同環境溫度下的誤差都在準確等級范圍之內，從而保證了計量、測量的準確性，同時也保證了儀表保安系數FS≤10的要求；保護級鐵芯采用具有高導磁率、高飽和磁感應強度的優質冷軋硅鋼片卷制而成，確保了保護級繞組的準確限制系數及復合誤差性能。產品的高壓繞組接線端在頂部，整體用上部法蘭盤固定安裝，下部底板用四個M10的螺栓做輔助支撐。產品符合IEC60044-1及GB1208《電流互感器》標準。LZZBJ4-35型電流互感器為全封閉支柱式結構，是ZW7-35開關專用互感器。
